簡介

電氣火災監控系統實時監測線路的剩余電流、線纜溫度、故障電弧等參數的異常變化，是具有監測管理、故障報警、分析記錄等功能的數字化監控管理系統；當被保護電氣線路中的被探測參數超過報警設置值時，能發出報警信號和控制信號，指示報警部位，記錄并保存報警信息的系統。這個系統可以將電氣火災隱患扼殺在萌芽狀態，保障生命和財產的安全。

電氣火災監控系統滿足并優于GB14287.1.2.3 .4－2014《 電氣火災監控設備、 剩余電流式電氣火災監控探測器、測溫式電氣火災監控探測器、 故障電弧探測器》的國家標準要求。采用了當今智能互聯網技術領域的諸多先進技術，如：ARM系列高性能32位RISC微控制器、 DSP數字信號處理技術、CAN總線技術、Internet網絡互連技術、嵌入式操作系統等，在電氣火災監控的可靠性方面具有國際先進水平。

構成

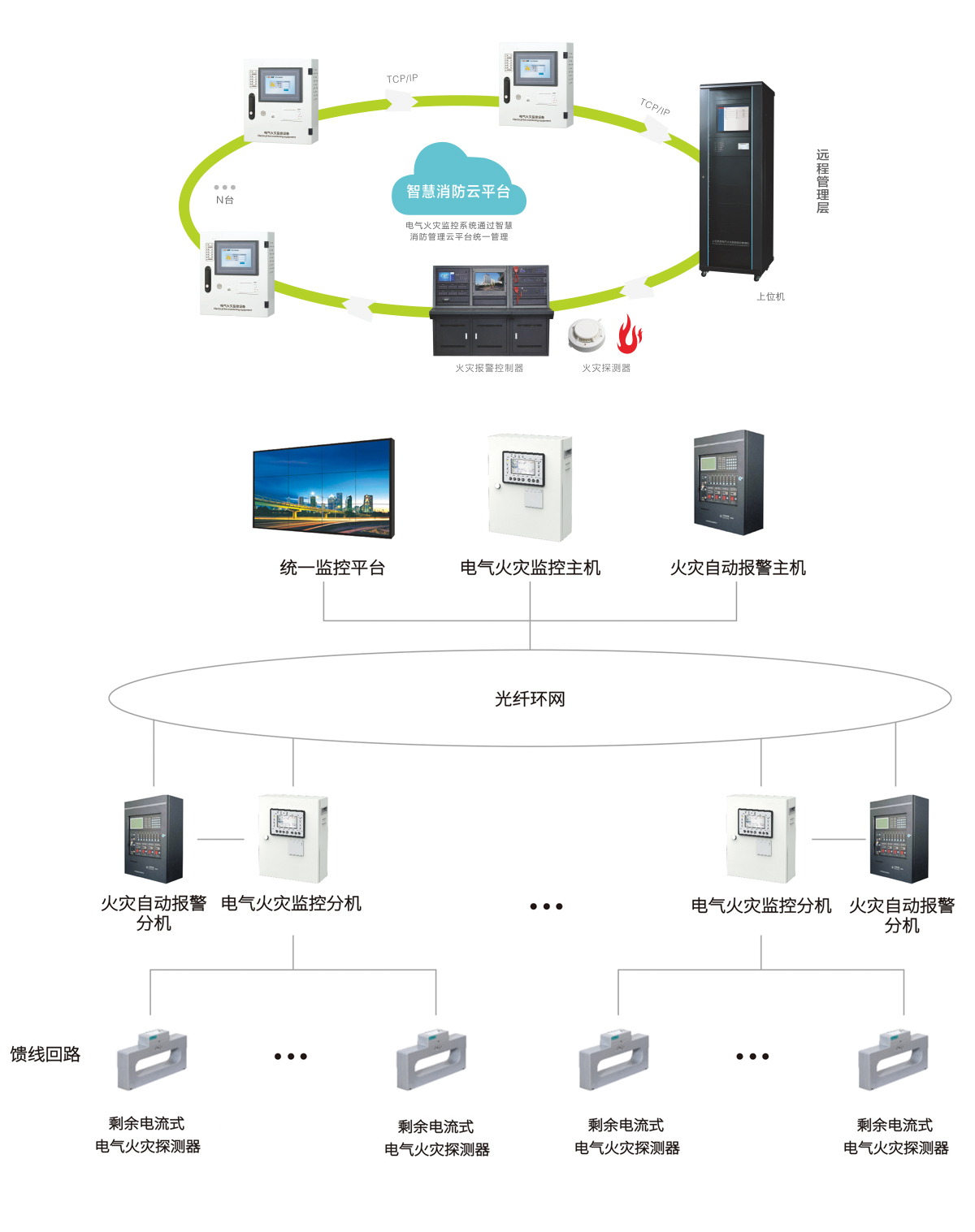

電氣火災監控系統主要由電氣火災監控設備、電氣火災監控綜合管理機、CRT圖形軟件、組合式/獨立式電氣火災監控探測器、剩余電流互感器、溫度傳感器、故障電弧探測器、CAN集線器組成。

電氣火災監控設備：能接收來自組合式電氣火災監控探測器的報警信號、發出聲光報警信號和控制信號，指示報警部份，記錄并保存報警信息的裝置。

組合式電氣火災監控探測器(非獨立式)：能夠同時探測被保護線路中的剩余電流值和溫度變化并向電氣火災監控設備傳送相關信息的探測器。

電氣火災監控探測器(獨立式)：能夠同時獨立探測被保護線路中的剩余電流值和溫度變化并發出聲、光報警信號的探測器。

應用領域

電氣火災監控系統適用于軌道交通、機場、火車站、商業綜合體、住宅、賓館、學校、體育館、博物館、醫院、工礦企業、電信、市政等領域。

1、本系統采用CAN總線通訊技術，較低的成本與極高的總線利用率。

2、CAN總線數據傳輸距離可長達10km，傳輸速率可高達1Mbps;

3、CAN總線可靠的錯誤處理和檢錯機制，發送的信息遭到破壞后可自動重發;

4、CAN總線節點在發生嚴重錯誤的情況下具有自動退出總線的功能;

5、選配集線器起信號中繼作用，并且可拓展4路支線，每路支線100個編碼點，總容量為4*100個編碼點，每路支線到終端的距離

可達2Km；容量大且穩定可靠。

6、多臺主機通過以太網進行聯網實現信息共享集中顯示的功能，容量達到無極限。

7、超大型網絡或環境復雜場所可采用多個級聯的方式改造網絡拓撲。

8、通訊線路布線不可與強電線纜或橋架共行，可與弱電網絡、電話、有線電視、消防等橋架共行。

9、一定要注意CAN_L和CAN_H需對應接線，否則不能通信。每條通訊線路末端按需可加120Ω終端電阻，以消除信號反射，使通訊更穩定。
