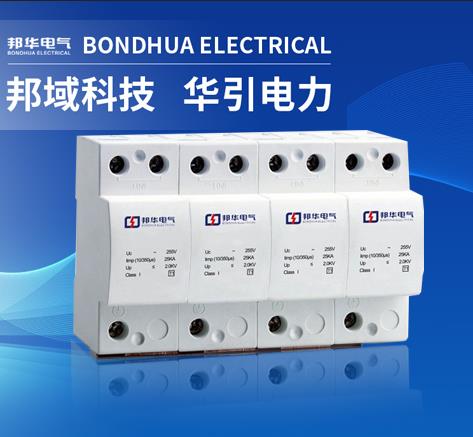

LQU1-B100/4P系列三相電源防雷模塊，適合TT、TN-C、TN-C- -S、IT等 各種電網制式的三相電源系統。組合方式有4P、3+1、3P等三種形式，可用于電源系統的第一級、第二級和第三級防雷保護。該系列電源防雷模塊并聯安裝在電源線路上，不影響電源 線路的正常工作。模塊式設計，體積小，35mm標準軌道安裝，可安裝在各種電源柜、開關箱和其它電氣設備內。廣泛應用于各 種建筑物的電子電源設備的防雷及操作過電壓保護，如電力、通信、石油化工、工業廠礦、公路、鐵路、民航、金融、證券、賓 館以及寫字樓、商品房等電源系統的總配電、分配電、樓層配電柜(箱)、開關箱等各種重要且易遭受雷擊的設備。

(一)浪涌的基本原理

什么是浪涌

浪涌是電路中持續約百萬分之一秒的瞬態過電壓，指的是電壓超過正常的工作電壓值。工作電壓值決 定了設備的絕緣特性，而這些絕緣特性是按照相應的規范設計和測試的。絕緣等級是根據不同電氣設 備的類型來區分的。

浪涌是如何產生的

浪涌產生的原因有:

設備開關的浪涌

大氣放電產生的雷擊

靜電放電現象

線路故障

雷擊

雷擊點將會產生很大的電流，由此產生的巨大的電壓降。就是對接地電阻非常小的建筑物和系統來 說，產生的電壓降也是非常大的。這個電壓降可以直接通過直接傳導、電感和電容耦合的方式進入電 氣或電子系統的線路中。

(一)應用領域

LQU1電源浪涌保護器適用于交流50/60Hz,額定工作電壓400/230V的TT、TN一S、TN-C、|IT等 供 電系統，對間接雷電和操作過電壓或其他瞬時過電壓產生的浪涌進行保護，主要適用于工礦企業、智能樓 宇、第三產業等領域浪涌保護的要求。

(二)電源浪涌保護器的作用

LQU1電源浪涌保護器就是在最短的時間(5納秒)內將被保護線路接入等電壓系統中，使設備各端口 等電位，同時釋放在電路上因雷擊而產生的大量脈沖能量，將其短路泄放到大地，降低設備各端口的電位 差。LQU1適合于230/400V供配電系統的解態過電壓保護，該系列產品可以極其有效地抑制由雷電引起的 感應過電壓及系統操作過電壓，保護設備安全，保障系統的正常運行。

對于設備(或系統)，必須在各進出線纜上安裝相應的HLSP保護器，一旦線纜上感應過電壓，由于浪 涌保護器的作用，設備(或系統)的各端口過電壓大致達到相等的水平(即等電位)，從而保護設備(或 系統)免遭損壞。

(三)電源浪涌保護器的結構原理

LQU1電源浪涌保護器分為防雷箱式和模塊式兩種，均采用了一-種非線性特性極好的壓敏電阻。在正常 情況下，浪涌保護器處于極高的電阻狀態，漏流幾乎為零，從而保證電源系統正常供電。當電源系統出現 浪涌過電壓時, LQU1電源浪涌保護器立即在5納秒的時間內導通,將過電壓的幅值限制在設備的安全工作范 圍內，同時將浪涌能量入地釋放掉。隨后，浪涌保護器又迅速變為高阻狀態，從而不影響電源系統的正常 供電。

(四)電源浪涌保護器的特性

1、浪涌識別技術

在模塊內裝入識別開關，此開關可以識別浪涌，正常工作時處于常開狀態，僅在出現浪涌的時候5ns內閉 合。此開關可以防止漏流，延緩元件老化，提高產品壽命，保證配電系統安全。傳統浪涌保護器-般無識別開 關，整個配電系統的浪涌保護器總漏流大，存在配電系統綜保誤跳隱患，另外浪涌保護器自身老化快，產品壽 命縮短。

2、獨特的熱備份功能

LQU1系列浪涌保護器的核心元件均采用國際知名品牌，通過嚴格的參數篩選、性能配對，以其獨特的拓 撲結構連接，保證每組芯片性能的一致性和穩定性，具有多重熔斷保護功能，即單組模塊內并聯多組芯片,每 組芯片都同時具有熱熔斷和過流熔斷功能。當單組芯片老化失效后，不影響其他組芯片的正常工作。為目前全 球浪涌防護行業中級別最高的故障保護系統，真正做到安全可靠。- -般浪涌保護器，受連續浪涌(如雷電電磁 脈沖)侵擾時，其中的芯片單元老化或失效后，因不能及時更換，當后續浪涌到來時，設備將直接暴露在沖擊 電流和沖擊電壓下，使得設備損壞。

3、續流脫扣保護

LQU1系列浪涌保護器采用先進的低溫焊接生產工藝，內置故障永久斷開裝置，具有極高的安全可靠性。 當保護器遭受到大電流沖擊破壞時，能夠迅速分離脫扣，斷開與電源連接，避免芯片無法判斷過熱而引起的續 流故障。
